Lernmodul Basisgerät LMBG-L

Schaltplan des Regelnetzteils

Bei der Entwicklung der Schaltung wurde in besonderer Weise darauf Wert gelegt, dass möglichst viele Schaltungsdetails das Thema "Grundlagen der Elektrotechnik",  "Bauelemente im Stromkreis", "Bauelemente der Elektronik" und "Schaltungen der Elektronik" als projektorientiertes praktisches Beispiel abdecken - und - dass mit dem im Handel üblichen Material das Auslangen gefunden wird. Die Gesamtschaltung wird systematisch durch viele einzelne kleine Lerneinheiten und Lernobjekte wie Lerninhalte, Berechnungen, Messübungen und anderen Aufgaben erläutert.

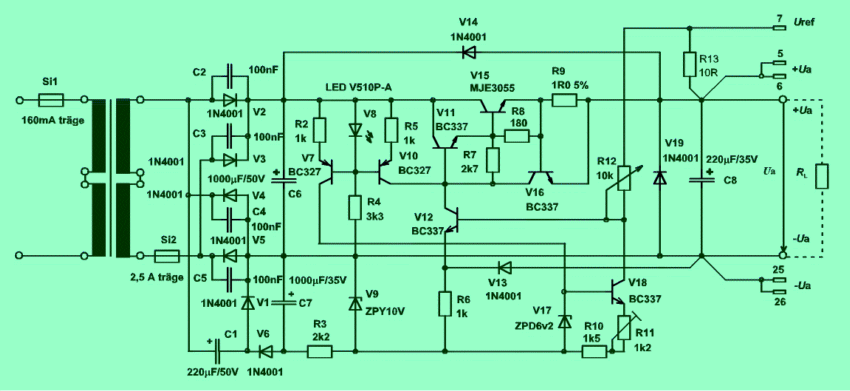

Im Bild unten sehen sie die Schalung des Regelnetzteils 0 bis 30 V. Der Netztransformator wird im Basismodul extern angeschlossen. Die Sicherung 160 mA fällt in diesem Fall weg.

Diese Schaltung wurde von Grundig-Lehrlingen für andere Lernende entwickelt und in Lerninhalte der Grundlagen der Elektrotechnik und der Schaltungstechnik der Elektronik aufbereitet. Allen daran beteiligten Lehrlingen sei im nachhinein mein Dank ausgesprochen.
