Lernmodul Basisgerät LMBG-L

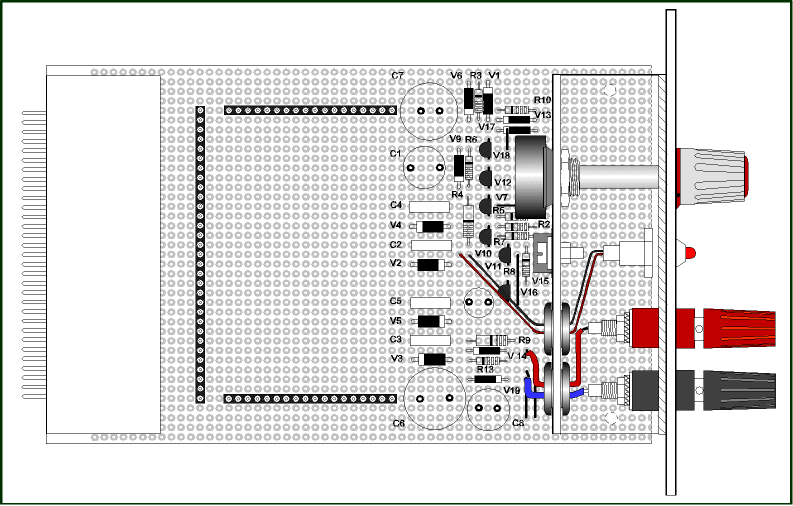

Bestückungsplan der Platine

In die beiden 18-poligen Buchsenleisten wird das Experimentiermodul eingesteckt. In die 31-polige Buchsenleiste wird eine passende Versorgungseinheit eingesteckt. Diese liefert z. B. zusätzliche ± Gleichspannungen und eine Sinus- und Rechteckspannung. Unter dem U-Profil befindet sich (in dieser Ansicht nicht sichtbar) die Stiftleiste zum jumpern der Verbindungen zum Bus.

Das U-Profil wurde in der Grundausbildung - Metall von ihnen bereits angefertigt. Wenn nicht finden sie die Anleitung zur Herstellung eine Seite zurück im Link "Das U-Profil wird vorbereitet". Die Frontplatte kann im Lernmodul Basisgerät entfallen.

Im Bestückungsplan ist die Bezeichnung der Bauteile eingetragen.

Welche Bauteile sie zur Bestückung verwenden müssen, finden sie in der dazu gehörenden aktuellen Stückliste.

Bei der Bestückung wird mit den Bauteilen mit niederer Höhe begonnen. Dann werden die Elkos bestückt.

Das U-Profil wird vormontiert, komplett bestück und dann erst eingesetzt und angeschraubt.

Die Löcher für den Leistungstransistor und das Potentiometer müssen in der Lötinselplatine auf 1,3 mm Ø aufgebohrt werden.

Der 31-polige Stecker DIN 41617, bzw. bei der 32-poligen Ausführung der Stecker DIN 41612 werden nur dann bestückt, wenn das Minilabor zur Verfügung steht und auch eingesetzt werden kann.

Der Widerstand R4 wird hochgesetzt. Die Elkos C1 und C6 werden im gezeichneten Rastermaß nicht erhältlich sein. Die Rasterwahl ist aber in der verdrahteten Ausführung  technisch nicht anders möglich. Die Elkos können in diesem Fall mit einer kleinen Lochrasterplatte auf den richtigen Raster "umgesockelt" werden. In der Ausführung mit gedruckter Schaltung kann durch eine engere Folienführung dieses Problem vermieden werden.

Montage-
teile
unter
U-Profil

Wichtige Montageteile sind die beiden U-Profile. Unter dem linken U-Profil befindet sich eine zweireihige 31-polige Stiftleiste (im Bild durch U-Profil abgedeckt). Hier können mit Jumper die gewünschten Verbindungen von unserer Versuchsplatine zum 31-poligen Bus-Stecker gesteckt werden. Die Versorgung der häufigsten erforderlichen Signale können dann über den Bus vom Minilabor genommen werden. In den meisten Fällen wird dieses nicht vorhanden sein. Die für Messungen üblichen Signale können dann von einem Modul genommen werden, welches in die linke 31-polige Buchsenleiste eingesteckt wird. In die beiden (waagrechten) 18-poligen Buchsenleisten wird die Lötinselplatte mit der zu messenden Experimentier-Schaltung eingesteckt.
